Артикул: FKR 760 LT

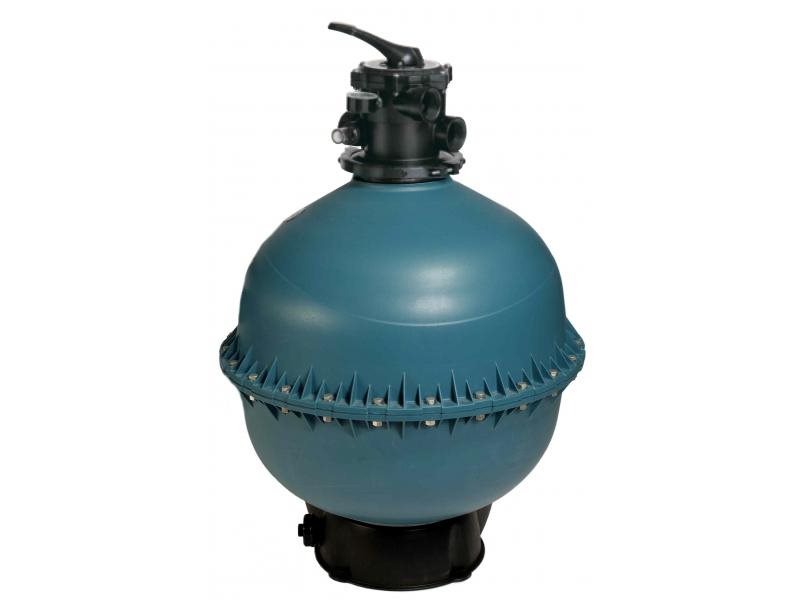

Фильтр песочный Espa Libra с боковым вентилем 760 LT

    Подробное описание



    Песчаные фильтры серии FKP предназначены для очистки воды в бассейнах. В качестве фильтрующего элемента используется засыпка из специального просеянного кварцевого песка.



    Песчаные фильтры серии FKP предназначены для очистки воды в бассейнах. В качестве фильтрующего элемента используется засыпка из специального просеянного кварцевого песка.
    ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
    Все элементы фильтра выполнены из высокопрочного полипропилена.
    Корпус  фильтра неразборный, состоящий из двух соединенных между собой полусфер.
     Для удобства пользователя предусмотрены модификации фильтра с верхним или боковым расположением шестипозиционного клапана.
    Обширная линейка фильтров позволяет эксплуатировать их в различных бассейнах - от сборных минимального объема до больших общественных.
    В фильтре устанавливается специальный сливной клапан, который позволяет сливать воду из фильтра для обслуживания или консервации без потери песка.
     Фильтры с боковым расположением шестипозиционного клапана снабжены прозрачной верхней крышкой для удобства контроля состояния  засыпки, в фильтрах с верхним расположением клапана для этих же целей предусмотрена специальная прозрачная вставка, расположенная непосредственно на клапане.
    Шестипозиционный клапан имеет три резьбовых выхода для подключения - вход от насоса, выход отфильтрованной воды и слив воды в канализацию.
    При помощи клапана выбирается один из режимов работы: фильтрация, обратная промывка, уплотнение песка, циркуляция, слив, закрыто.
    Предусмотрено также "зимнее" положение клапана, обеспечивающее сохранность уплотнительных элементов в холодное время года.
    Дополнительно предлагается площадка для компактной установки  насоса рядом с фильтром.
    КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
    Песчаные фильтры серии FKP представляют собой разборную емкость* (две полусферы, соединяемые между собой болтовыми соединениями) с установленным в ней отделителем (сепаратором) и смонтированным снаружи шестипозиционным краном для выбора режимов работы системы фильтрации.
    Тип присоединения к:
    - входному патрубку: резьбовое
    - выходному патрубку: резьбовое
    - сливному патрубку: резьбовое
    * Кроме моделей LIBRA FKP с неразборным корпусом фильтра.



    Модельный ряд
    Верхнее расположение клапана Боковое расположение клапана
    FKP 520 TP FKP 520 LT
    FKP 620 TP FKP 620 LT
    - FKP 760 LT


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



    Модель FKP 520 TP FKP 520 LT FKP 620 TP FKP 620 LT FKP 760 LT
    Диаметр фильтра, мм 520 620 760
    Расположение 6-ти позиционного крана Верхнее Боковое Верхнее Боковое Боковое
    Размер гранул песка*, мм 0,5 - 0,8
    Рекомендуемый вес песка, кг 75 150 300
    Рекомендуемая производительность, м3/час 10 15 22
    Максимальное рабочее давление, бар 2,5


    * Основные характеристики фильтров серии FKP являются идентичными характеристикам фильтров серии LIBRA.
    ** Применяется специально просеянный кварцевый песок (не входит в комплект поставки).
    МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

    Конструктивный элемент (деталь) Материал
    Корпус Полиэтилен
    Материалы уплотнений корпуса Эластомеры NBR


    Типовые системы фильтрации для бассейнов


    ПРИМЕЧАНИЕ: Принятая скорость фильтрации воды не более 50 м3/час на 1м2 песка. Объемы бассейнов указанные в таблице приблизительны. Для точных расчетов необходимо руководствоваться данными СНиП и Санитарных требований.
    Рекомендации по выбору производительности фильтровальных установок для частных бассейнов
    Таблица минимальной продолжительности одного цикла циркуляции (t) в зависимости от объёма бассейна (V) и его нагрузки


    Нагрузка бассейна Объём бассейна
    до 30 м3 30-50 м3 более 50 м3
    малая t=5ч t=6ч t=7ч
    средняя t=4ч t=5ч t=6ч
    большая t=3ч t=4ч t=5ч
