Песчаные фильтры серии FKB предназначены для очистки воды в бассейнах. В качестве фильтрующего элемента используется засыпка из специального просеянного кварцевого песка.
Песчаные фильтры серии FKB предназначены для очистки воды в бассейнах. В качестве фильтрующего элемента используется засыпка из специального просеянного кварцевого песка.
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Все элементы фильтра выполнены из высокопрочного полиэтилена.
Корпус фильтра цельнолитой с приливами для установки на горизонтальной поверхности или на специальном основании.

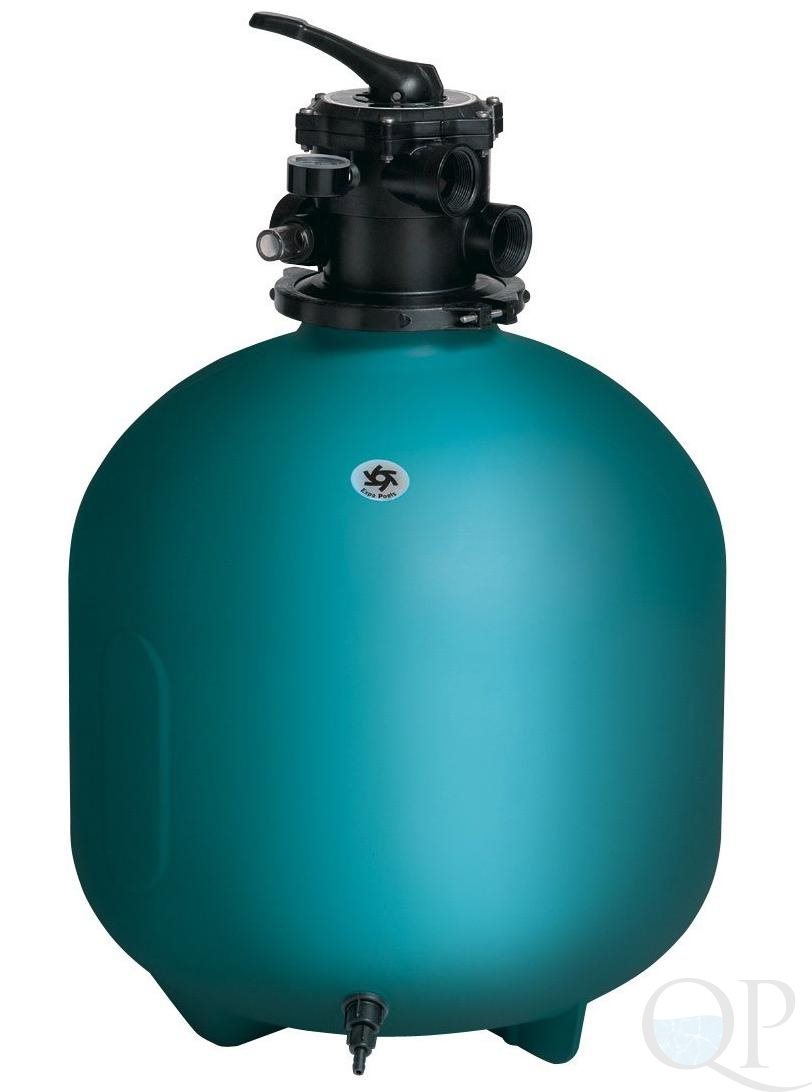

Для удобства пользователя предусмотрены модификации фильтра с верхним или боковым расположением шестипозиционного клапана.
Обширная линейка фильтров позволяет эксплуатировать их в различных бассейнах - от сборных минимального объема до больших общественных.
В фильтре устанавливается специальный сливной клапан, который позволяет сливать воду из фильтра для обслуживания или консервации без потери песка.
Фильтры с боковым расположением шестипозиционного клапана снабжены прозрачной верхней крышкой для удобства контроля состояния засыпки, в фильтрах с верхним расположением клапана для этих же целей предусмотрена специальная прозрачная вставка, расположенная непосредственно нашестипозиционном клапане.
Шестипозиционный клапан имеет три резьбовых выхода для подключения - вход от насоса, выход отфильтрованной воды и слив воды в канализацию.
При помощи клапана выбирается один из режимов работы: фильтрация, обратная промывка, уплотнение песка, циркуляция, слив, закрыто.
Предусмотрено также "зимнее" положение клапана, обеспечивающее сохранность уплотнительных элементов в холодное время года.
Дополнительно возможен заказ площадки для компактной установки фильтра и насоса на общем основании.
| Модельный ряд | |
| Верхнее расположение клапана | Боковое расположение клапана |
| FKB 350 TP | - |
| FKB 450 TP | FKB 450 LT |
| FKB 550 TP | FKB 550 LT |
| FKB 650 TP | FKB 650 LT |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Песчаные фильтры серии FKB представляют собой неразборную (цельную)емкость с установленным в ней отделителем (сепаратором) и внешним шестипозиционным клапаном для выбора режимов работы системы фильтрации.
Тип присоединения к:
- входному патрубку: резьбовое
- выходному патрубку: резьбовое
- сливному патрубку: резьбовое
Технические характеристики
| Модель | FKB 350 TP | FKB 450 TP | FKB 450 LT | FKB 550 TP | FKB 550 LT | FKB 650 TP | FKB 650 LT |
| Диаметр фильтра, мм | 350 | 450 | 550 | 650 | |||
| Расположение 6-ти позиционного крана | Верхнее | Боковое | Верхнее | Боковое | Верхнее | Боковое | |
| Размер гранул песка**, мм | 0,5 - 0,8 | ||||||
| Рекомендуемый вес песка, кг | 35 | 75 | 125 | 225 | |||
| Рекомендуемая производительность, м3/час | 6 | 8 | 12 | 16 | |||
| Максимальное рабочее давление, бар | 2 | ||||||
* Основные характеристики фильтров серии FKB являются идентичными характеристикам фильтров серии ARIES.
** Применяется специально просеянный кварцевый песок (не входит в комплект поставки).
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
| Конструктивный элемент (деталь) | Материал |
| Корпус | Полиэтилен |
| Материалы уплотнений корпуса | Эластомеры NBR |
Типовые системы фильтрации для бассейнов
ПРИМЕЧАНИЕ: Принятая скорость фильтрации воды не более 50 м3/час на 1м2 песка. Объемы бассейнов указанные в таблице приблизительны. Для точных расчетов необходимо руководствоваться данными СНиП и Санитарных требований.
Рекомендации по выбору производительности фильтровальных установок для частных бассейнов
Таблица минимальной продолжительности одного цикла циркуляции (t) в зависимости от объёма бассейна (V) и его нагрузки
| Нагрузка бассейна | Объём бассейна | ||||||
| до 30 м3 | 30-50 м3 | более 50 м3 | |||||
| малая | t=5ч | t=6ч | t=7ч | ||||
| средняя | t=4ч | t=5ч | t=6ч | ||||
| большая | t=3ч | t=4ч | t=5ч | ||||
Формула: Q=V/t (м3/ч)
Q - минимальная производительность в м3/час; V - объём бассейна в м3; t - время циркуляции в часах
Малая нагрузка - менее 4 членов семьи, мало дополнительных посетителей, мало деревьев, растений и источников пыли вблизи бассейна.
Средняя нагрузка - 4-5 членов семьи, дополнительно 1-3 посетителя, степень воздействия окружающей среды и растений с колебаниями по времени года.
Большая нагрузка - более 6 членов семьи, соответственно больше дополнительных посетителей бассейна, повышенное влияние окружающей среды.
